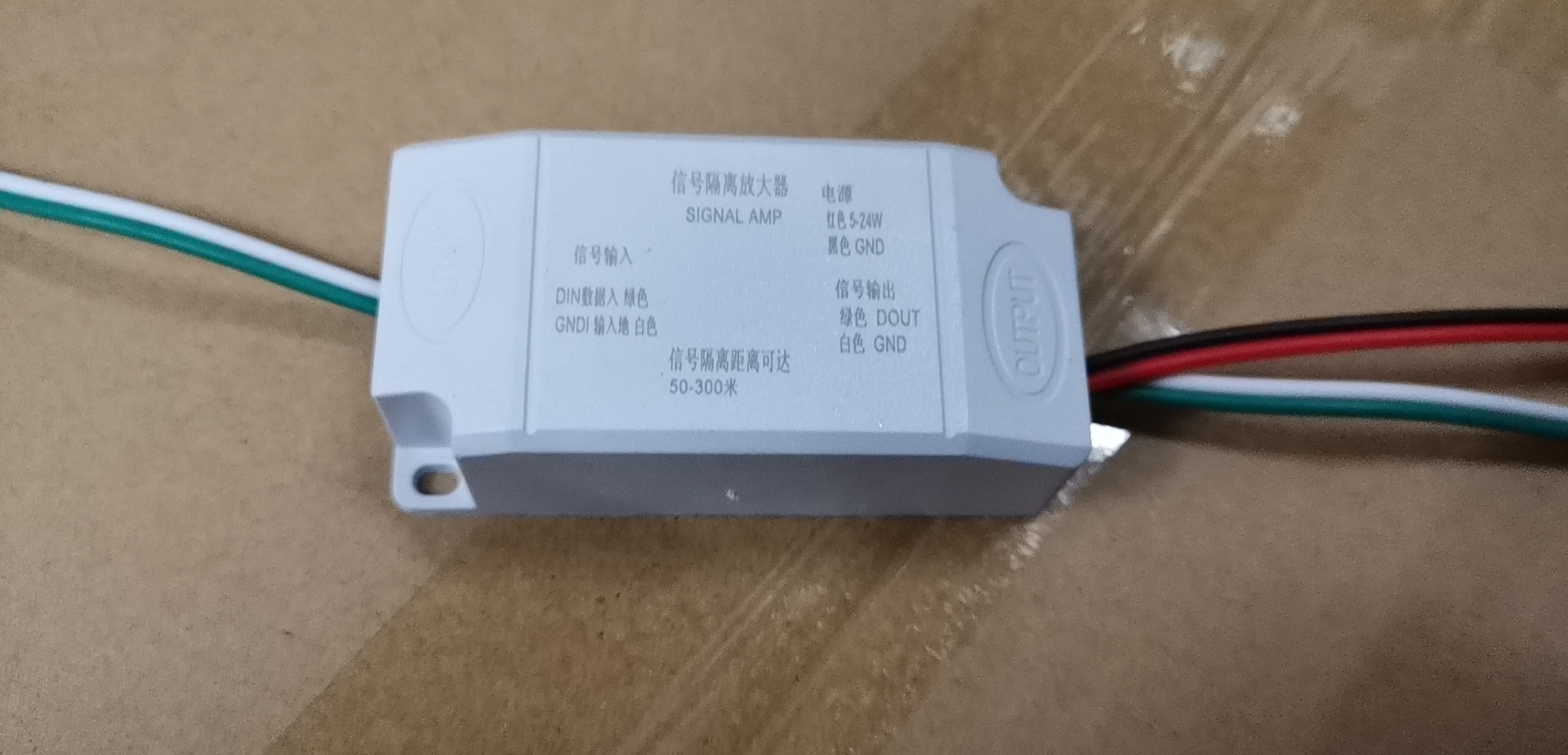

上图为不防水幻彩LED隔离信号增强器，单价45元/pcs

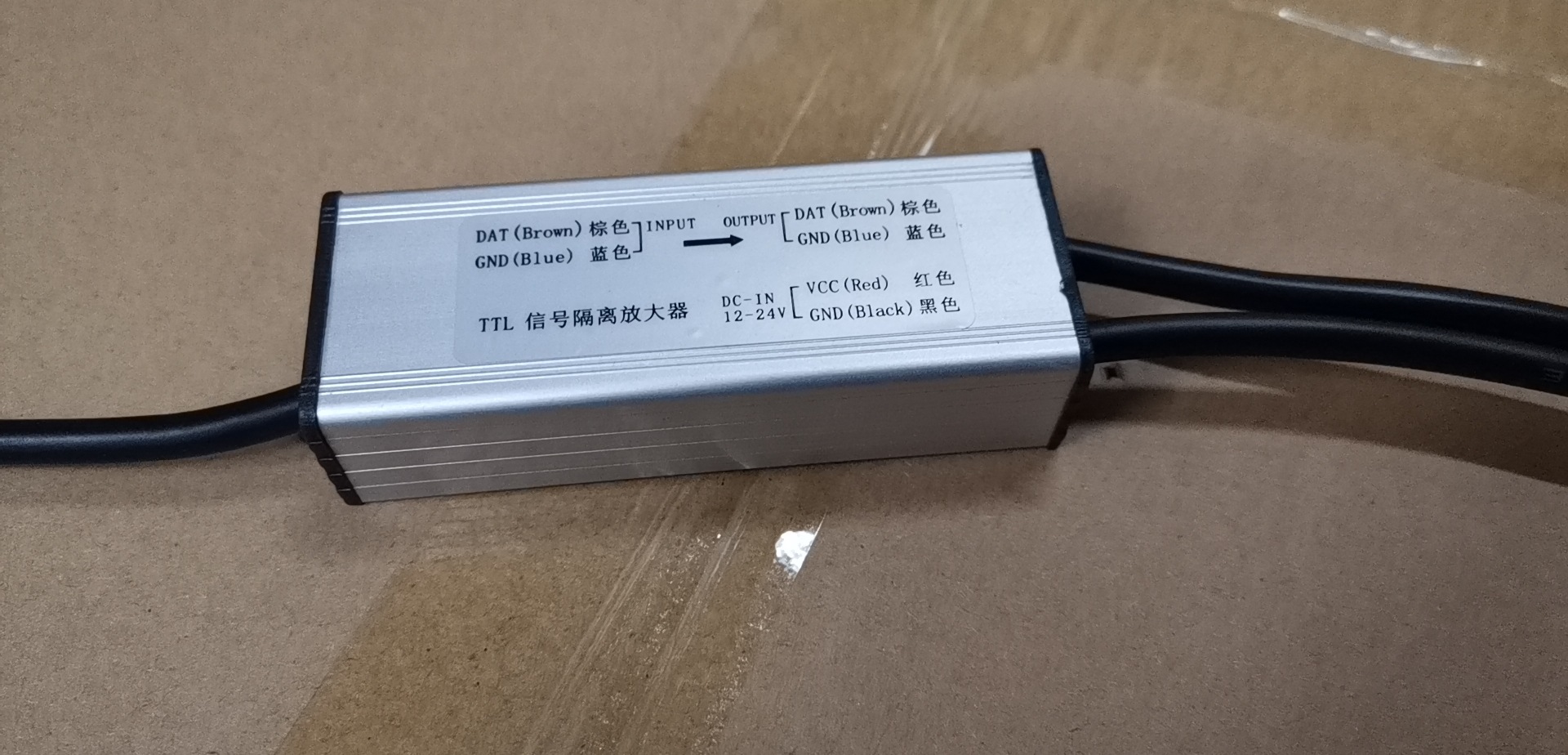

幻彩LED隔离信号放大器
性能特点：
1、可将TTL信号进行放大，提高待在能力，通讯距离实测50-200m；
2,、隔离性能好，输入端和输出端完全实现了电隔离；
3、信号单向传输，输出信号对输入端无反馈，可有效阻止灯具电路、灯具电源文博对控制器端口的干扰，但并不切断他们之间的信号传递；
4、抗共模干扰能力强，能很好的抑制干扰；
5、光耦响应速度快，传输效率高；
接线要求：
1、供电电压：DC5-24V；
2、工作功率：1w；
3、尺寸：90mm*33mm*22mm；
4、信号输入端：蓝色GND(地线输入端） 棕色线DAT（数据信号输入端）；
5、信号输出端：蓝色线GND（地线输出端） 棕色DAT（数据信号输出端）；
6、电源输入说明：红色线接电源正极 黑色线接电源负极（电压不可以超过DC24V）；
7、传输距离：控制器到TTL光电隔离接收板的距离可达50-200m；

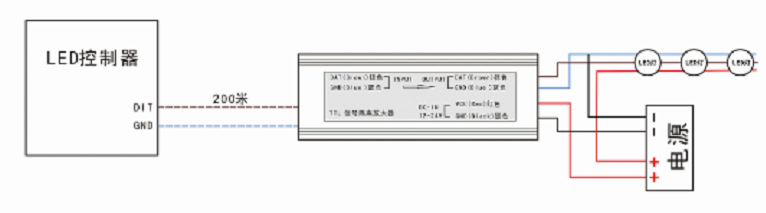

接线示意图：
注意事项：
1、控制器到TTL信号输出口到光电接收板的距离为200m，如果超过200m请自行测试；
2、TTL信号隔离接收器必须接到近灯端，离灯距离最好不超过5m；
3、禁止带电操作，安装前请断开电源，做好防水防潮工作。
