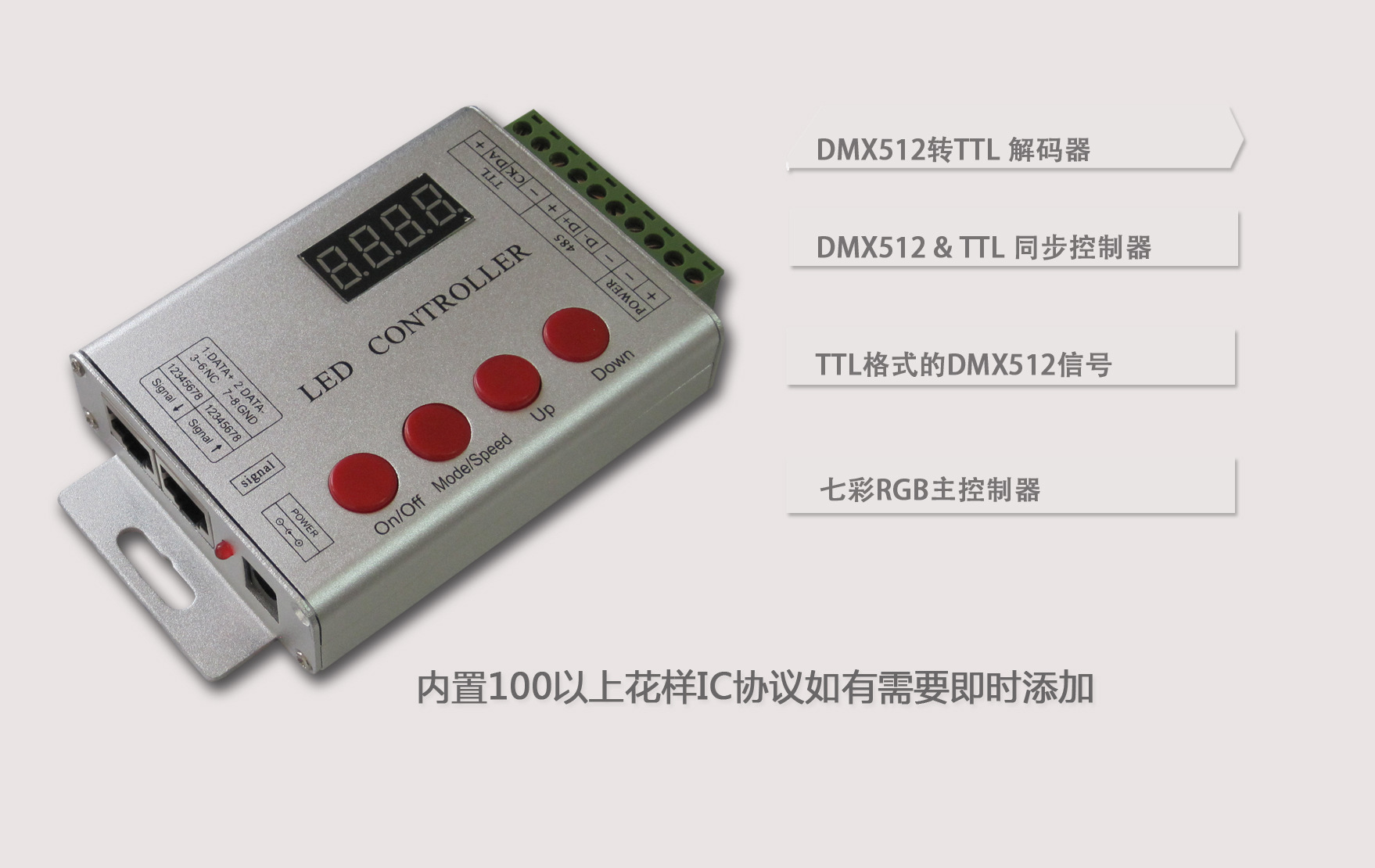

概述：

1、 内置100多种花样，可发送为DMX512及TTL信号。

2、 可做DMX512解码器使用。

3、 可用标准DMX512选内置花样及速度。

4、 可多台同步。

工作电源	DC12-24V
规格	L122 *W 73* H25
重量	0.2Kg





二、支持IC：



支持IC	具体型号
TM	TM1809，TM1812
UCS	UCS1903,UCS1909,UCS1912
	UCS2903,UCS2909,UCS2912
WS	WS2811
	WS2801,WS2803
INK1003	INK1003
LPD	LDP6803,LDP8806,LDP1109
D705	D705
其它型号请联系本公司咨询。

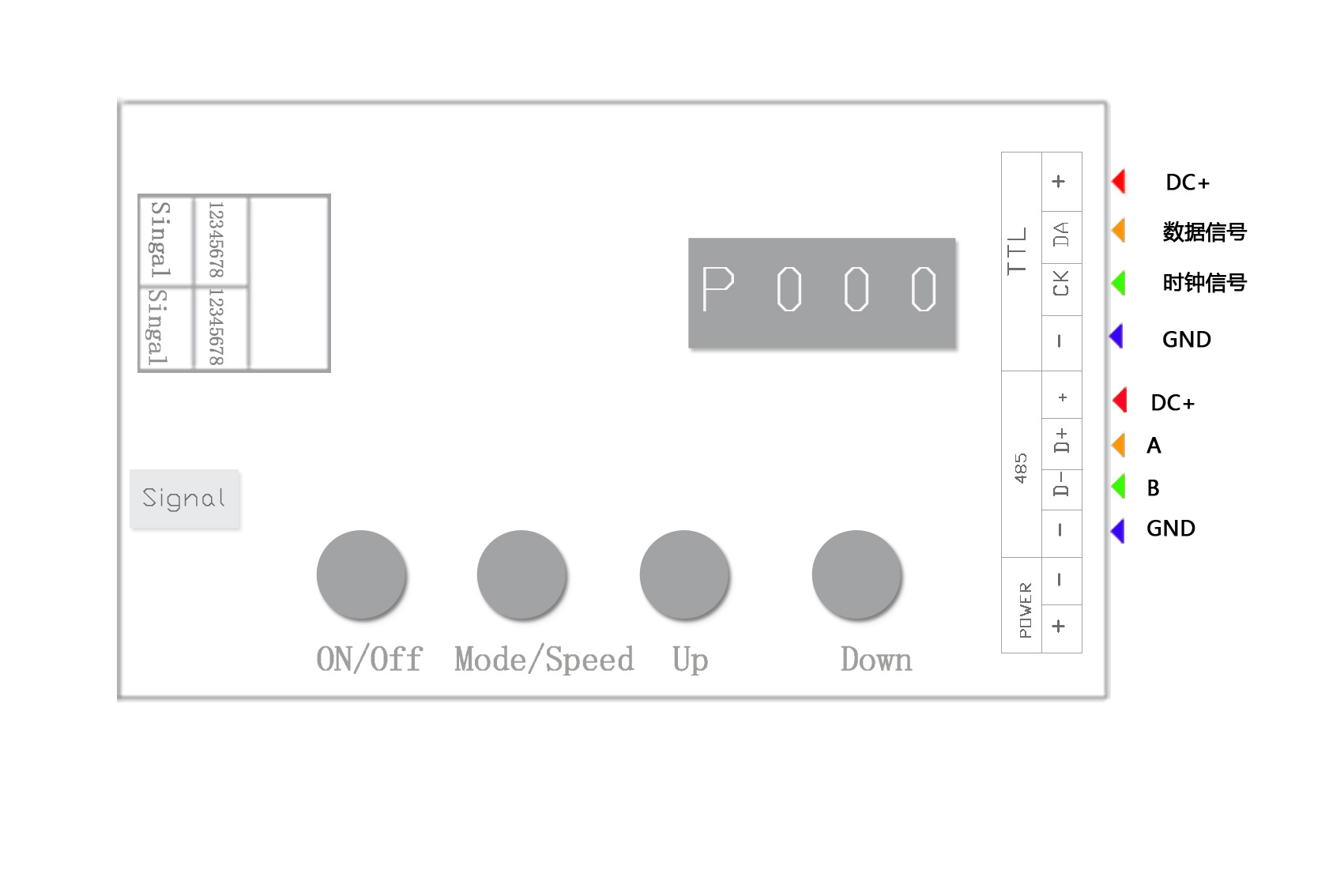

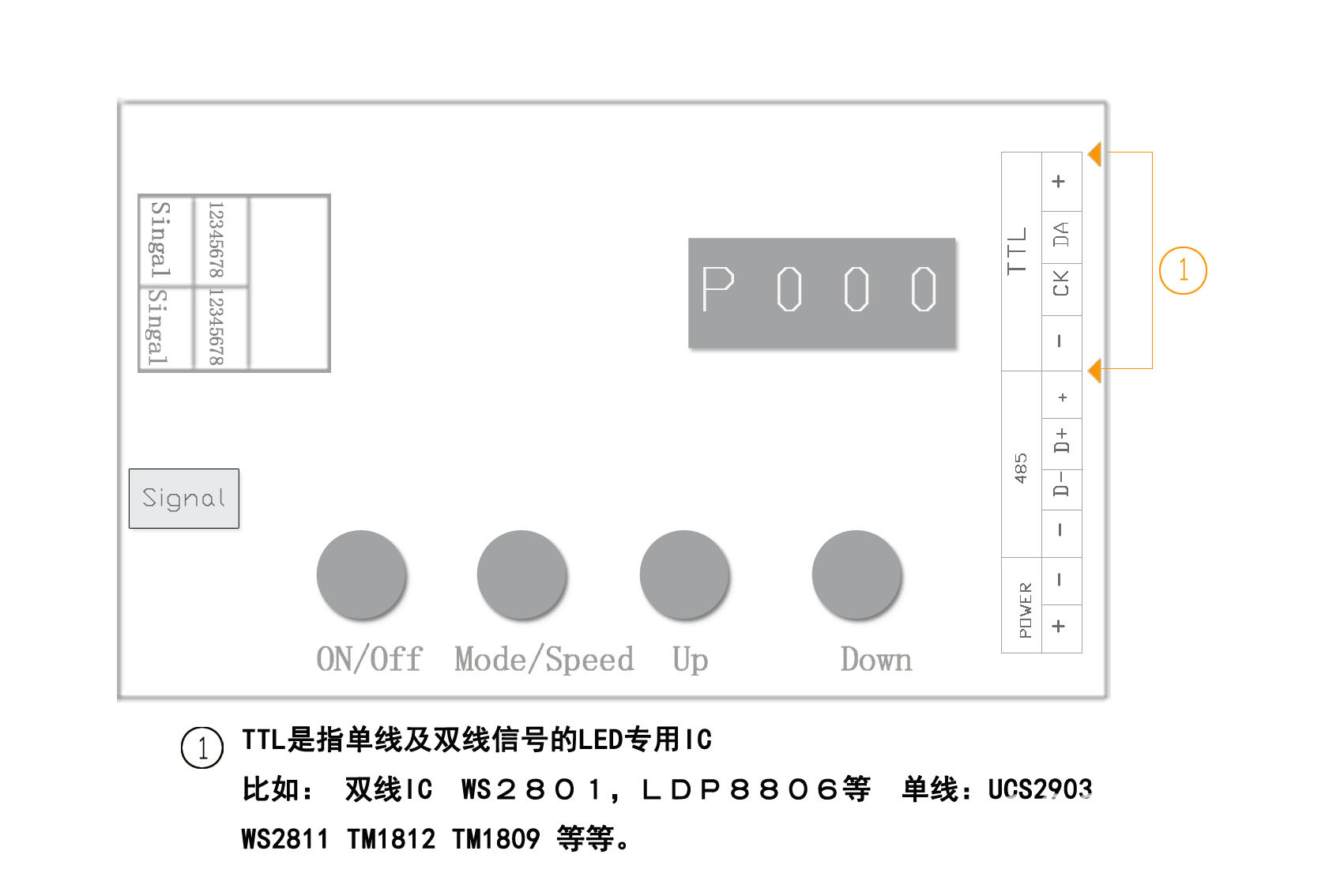

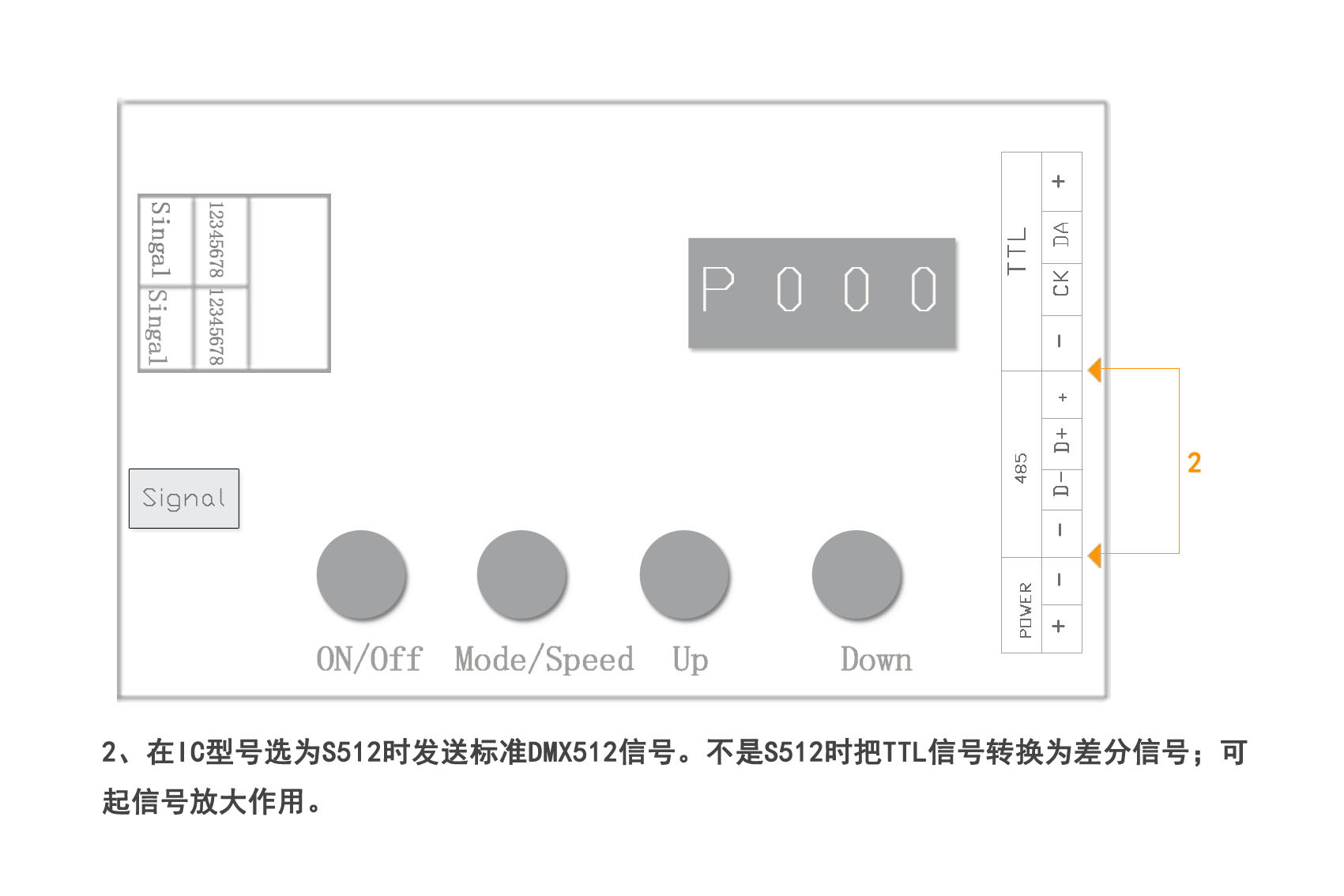

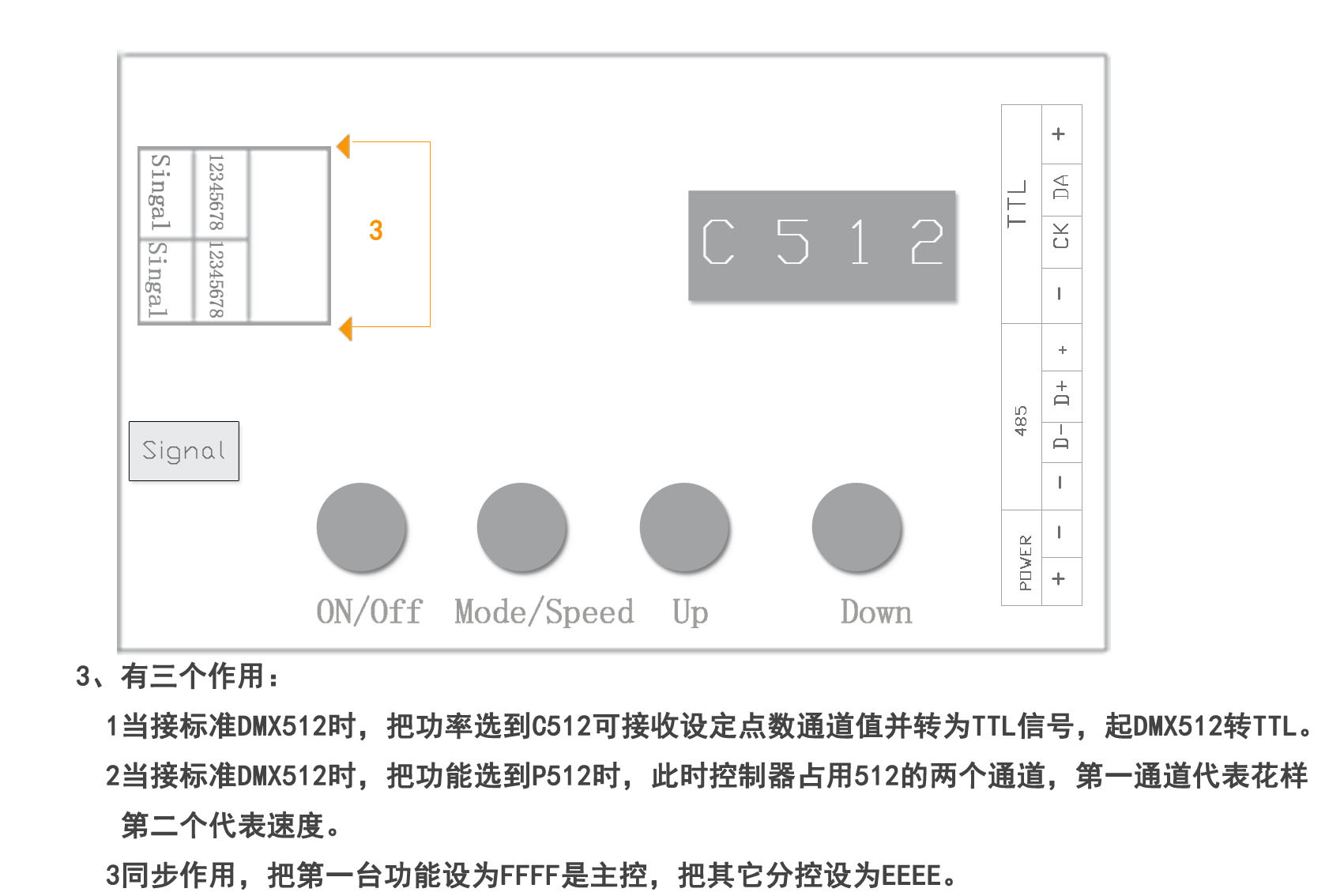

 三、接线方式

四、操作说明



•  选IC 型号：

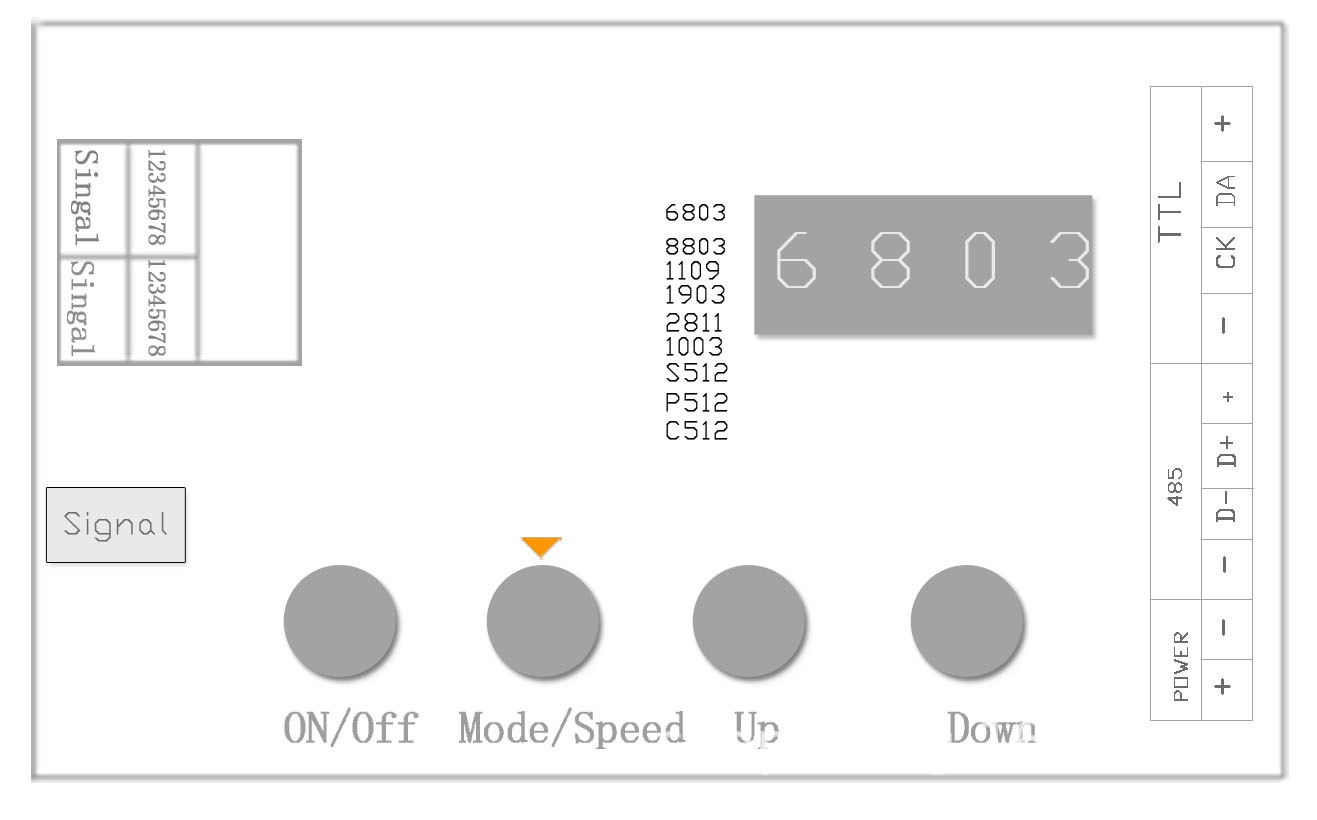

首先按ON/Off键屏幕显示OFF 进入编程状态 –>然后按Mode/Speed选择如上图：



选好型号后再接On/off键退出。



•  设置花样，速度，及DMX地址



在正常状态下，也就是没在OFF状态下。

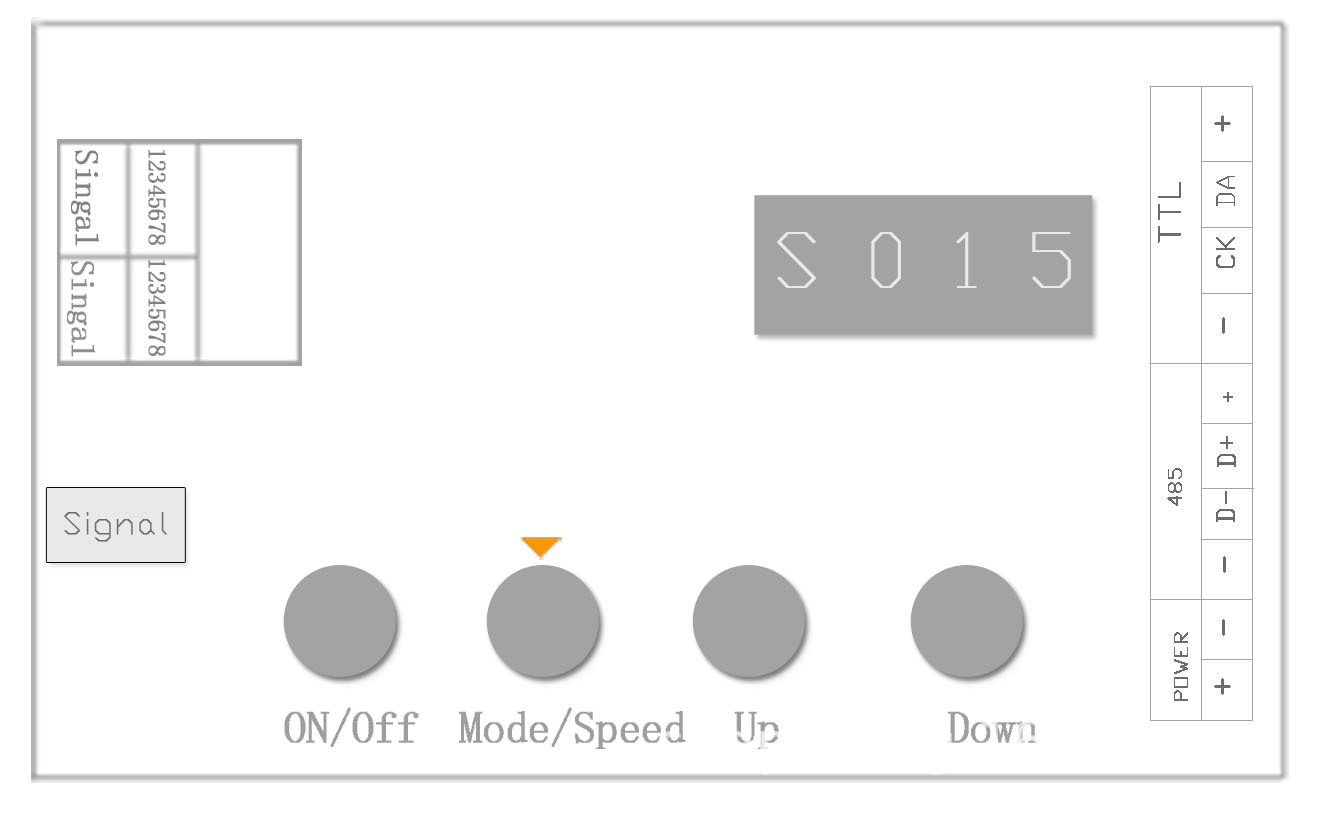

按mode/off键可循环显示以下P S A开头的数字，P代表花样，S代表速度 A代表地址，注意DMX地址只在DMX512解码及用标准DMX512控台 控制内置花样时才有用。



用UP与DOWN键增加及减少。
