潜水推流搅拌器QJBO.85/8-260/3-740/C/S潜水搅拌机选型的时候要确定池里水的密度和酸碱度,不能超过我们额定的参数以外,如超过了,就不能在这样的环境下使用,这样会导致电机超负荷,使电机烧毁

潜水推流搅拌器QJBO.85/8-260/3-740/C/S产品信息

• • 名称： QJB型不锈钢冲压式潜水搅拌机
  • 厂家： 南京中德环保
  • 型号： QJB0.85/8-260/3-740S
  • 材质： 机壳,叶轮不锈钢
  • 备注：0.85/8全不锈钢潜水搅拌机
  •

  • 产品特点

  • 1 潜水搅拌机结构紧凑,操作维修简单,安装检修方便,使用寿命长；

    2 潜水搅拌机叶轮具有 佳的水力设计结构,工作效率,后掠式叶片具有自洁功能,可防杂物缠绕,堵塞；

    3 潜水搅拌机与曝气系统混合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀；

    4 潜水搅拌机电机绕组绝缘等级F 级,防护等级为IP68,选用轴承和电机防凝露装置,使电机的工作运行正常；

  • 5 潜水搅拌机两道机械密封；

潜水推流搅拌器QJBO.85/8-260/3-740/C/S适用范围及潜水搅拌机注意事项

搅拌机在下列条件下应能正常连续运行：

1 介质温度不过40°C；

2 介质的PH 值在5~9 间；

3 液体密度不过1150kg/m3；

4 潜水运行,潜水深度一般不过20m。

QJB型潜水搅拌机产品说明

QJB0.85/8-260/3-740S
QJB------潜水搅拌机（推流器）的拼音缩写
260-----叶轮名义直径
740-------叶轮转速（rpm）
0.85------电机功率（KW）
配用功率范围：0.85-10KW
叶轮直径范围：260-615mm
叶轮转速范围：180-980r/min
推力范围：≤2900N
材质：铸铁/铸造全不锈钢 可根据客户要求定做

0.85/8全不锈钢搅拌机,机壳,叶轮,导流罩,接线盒全为不锈钢,木箱包装包物流

潜水搅拌机必需完全潜入水中工作；不能在易燃易爆或有强腐蚀性液体的环境中工作；钢膨胀螺栓须按要求固定,安装完毕后,必须将电缆拉紧固定好.

潜水推流器选型时,浆叶直径超过2M,建议使用齿轮箱减速机。

潜水搅拌机选型的时候要确定池里水的密度和酸碱度,不能超过我们额定的参数以外,如超过了,就不能在这样的环境下使用,这样会导致电机超负荷,使电机烧毁

电缆线也同样如此,电缆表面不能破损,如有破损应立即关闭电源换电缆,不及时换,水可以由破损电缆处流向电机内部,也会使电机烧毁。

潜水搅拌机结构图

潜水搅拌机是引进潜水电机密封技术研制成功的。

经过多年的实践摸索,因其在形式,结构和试验方法上的使得潜水搅拌机总体性能达到了同类产品的水平。

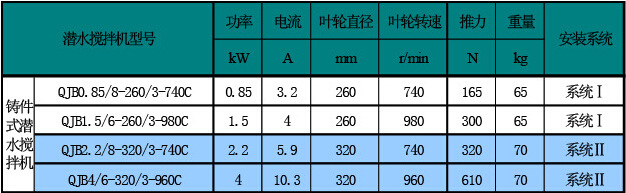

潜水搅拌机性能参数

铸件式潜水搅拌机

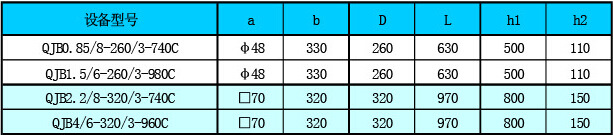

潜水搅拌机外形尺寸

潜水搅拌机安装

安装系统可在无需排出池中污水的情况下,能快速安装和拆卸潜水搅拌机。
当池深H<4米时建议采用安装系统一。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节,而且在水平卖弄内可绕导杆旋转的zui大角度为正负60°起吊系统底座,支撑架和下托架与池的有关连接面均采用膨胀螺栓固定,无需预留孔。安装系统二用导向钢绳替代导杆,具有运输方便,现场安装简单等特点。该系统从根本避免了由于运输引起导杆弯曲的,变形从而影响正常使用的情况,并有效改善了池深过深情况下,由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶的安装条件下更显得操作方便可靠。

客户订货时,请提供池深H及池形图,以便厂房加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢（或碳钢）制造。安装系统中除导杆或导向钢起吊底座外,多台搅拌机可公用一套起吊装置。

0.85/8全不锈钢潜水搅拌机有三种安装方式,移动式安装,手提式安装,手摇式安装,可以根据需求来选择安装方式。

QJB潜水搅拌机的技术参数

潜水搅拌机安装注意事项

◎导杆或导向钢丝应与水平垂直,可采用铅锤校正；
◎吊钩在起吊潜水搅拌机时,叶轮端较水平面应上仰5°-10°
◎通过起吊装置上的链条的调节,使得潜水搅拌机沿导杆或导向钢丝滑下过程中,起吊钩和潜水搅拌机的起吊重心处于同一垂直线上。

潜水搅拌机流速表

以下流速场是在清水中,边界水流速度为V=0.1m/s工况下
