点击图片查看原图

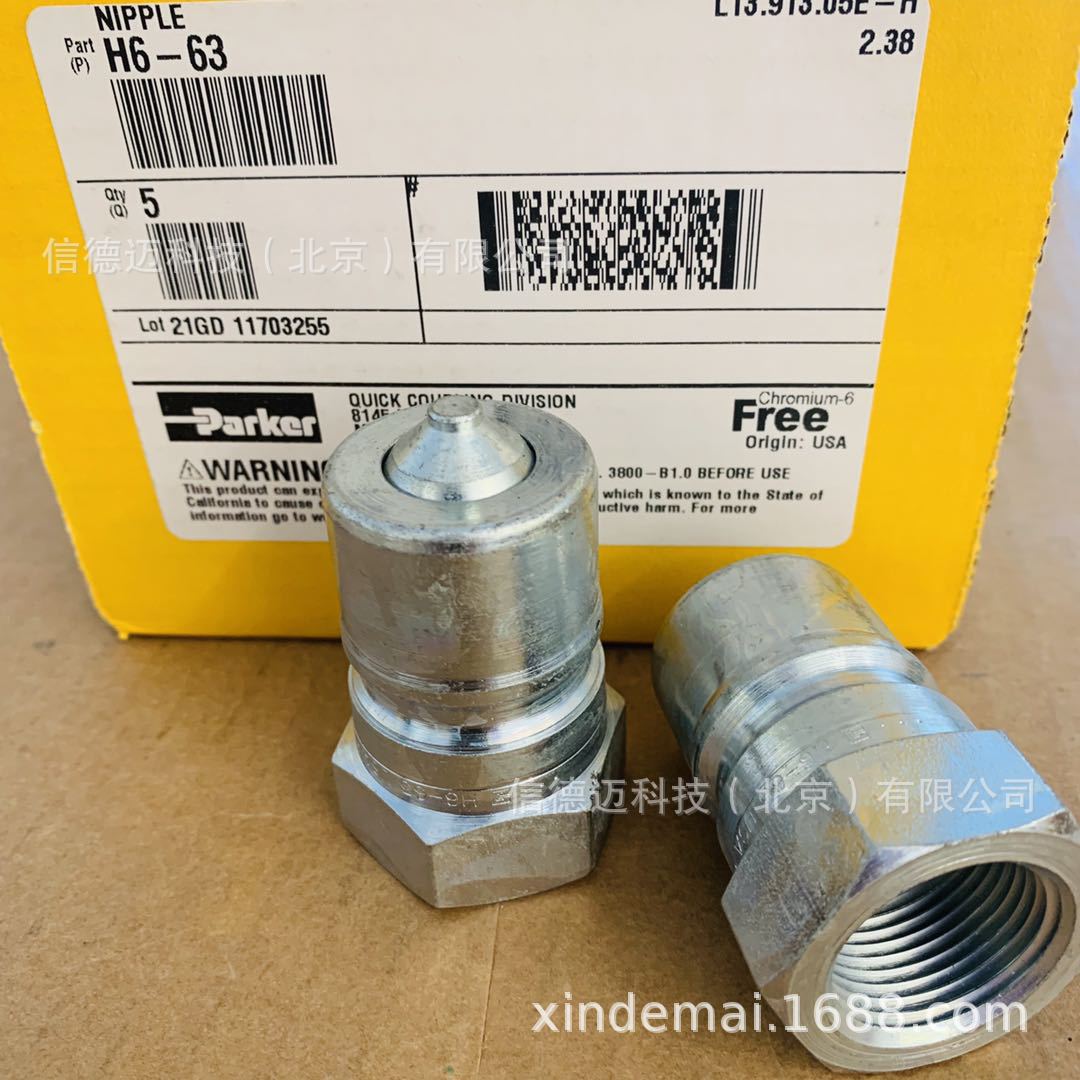

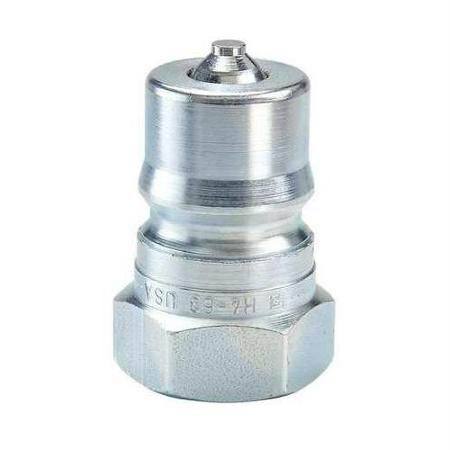

Parker H6-63 快换接头
特征
1.符合ISO 72041-1-B标准要求
2.压紧式锥阀结构
3.可选碳钢、黄铜、303不锈钢、316不锈钢材料
4.黄铜阴接头带双层O形圈，适用于低压及真空应用
5.可选带套铜锁形式
6.可选适用于高循环或高冲击力等重载场合的阴接头型式（HD）
应用举例
1.工业液压设备
2.工程和建筑机械
3.食品及化工行业
4.冷却系统
技术规范 工业标准：Parker60系列快插接头符合ISO7241-B标准
应用领域 Parker60系列快插接头适用于各种范围的液压和CNG系统，这类双截止接头能适用以下情况：流体输送管路因为设备操作和维护需要连接和断开，而且希望流体不出现流体损耗和泄露。也适用于液压流体管路，化学品，水，CNG，蒸汽及某些特种气体管路。
特征： - 符合ISO 7241-1-B标准要求 - 压紧式锥阀结构 - 可选碳钢、黄铜、303不锈钢、316不锈钢材料 - 黄铜阴接头带双层O形圈，适用于低压及真空应用 - 碳钢阴接头套筒和阳接头本体均经过硬化处理，极耐磨损 - 可选带套筒锁型式 - 可选适用于高循环或高冲击压力等重载场合的阳接头型式(HD)
应用举例： - 工业液压设备 - 工程和建筑机械 - 食品及化工行业 - 冷却系统
特殊订购信息
60系列有碳钢、黄铜、303和316不锈钢的阴接头，黄铜接头具有双O型密封圈及不锈钢锁定钢球 标准密封材料为 用于碳钢、黄铜、303不锈钢，氟胶密封用于316不锈钢，也可以选择其他材料。
|
接头系列
|
阀
|
材料
|
锁紧机构
|
标准密封材料
|
温度范围
|
压力范围
|
| 60系列 | 座阀 | 铜、碳钢、303、316 | 钢球 | Nitrile | -40 ~ 125℃ | 5.5 ~ 35Mpa |
所有尺寸的60系列接头可装配锁定套筒，在规定标准编号后面加套锁，在遇到高循环率及高压力冲击的情况下，推荐采用派克60系列重型阳接头HD系列，该接头采用高强度钢制成并经过感应淬火，镀锌后采用镀铬处理。HD-H8-63 , HD-H4-63等等。
阴接头/内螺纹
|
规 格
|
螺纹
|
型号/黄铜
|
型号/碳钢
|
型号303不锈钢
|
型号316不锈钢
|
| 内螺纹BSPP | |||||
| 1/8 | 1/8 | BH1-60-BSPP | H1-62-BSPP | SH1-62-BSPP | SSH1-62Y-BSPP |
| 1/4 | 1/4 | BH2-60-BSPP | H2-62-BSPP | SH2-62-BSPP | SSH2-62Y-BSPP |
| 3/8 | 3/8 | BH3-60-BSPP | H3-62-BSPP | SH3-62-BSPP | SSH3-62Y-BSPP |
|
1/2 |
1/2 | BH4-60-BSPP | H4-62-BSPP | SH4-62-BSPP | SSH4-62Y-BSPP |
| 3/4 | 3/4 | BH6-60-BSPP | H6-62-BSPP | SH6-62-BSPP | SSH6-62Y-BSPP |
| 1 | 1 | BH8-60-BSPP | H8-62-BSPP | SH8-62-BSPP | SSH8-62Y-BSPP |
| 内螺纹NPTF | |||||
| 1/8 | 1/8 | BH1-60 | H1-62 | SH1-62 | SSH1-62Y |
| 1/4 | 1/4 | BH2-60 | H2-62 | SH2-62 | SSH2-62Y |
| 3/8 | 3/8 | BH3-60 | H3-62 | SH3-62 | SSH3-62Y |
|
1/2 |
1/2 | BH4-60 | H4-62 | SH4-62 | SSH4-62Y |
| 3/4 | 3/4 | BH6-60 | H6-62 | SH6-62 | SSH6-62Y |
| 1 | 1 | BH28-60 | H8-62 | SH8-62 | SSH8-62Y |
| 内螺纹UNF |
阳接头/外螺纹
|
PARKER液压快速接头是一种即不需要工具又能迅速拆装的管接头，这种接头使用轻巧灵便、密封可靠，适用于液压油、润滑油、水乙二醇等介质。 超高压快速接头压力:700bar、1000bar、 1500bar、2000bar、3000bar 超高压软管压力:700bar、1000bar、1800bar、2620bar、 2800bar 超高压压力表压力:0--7000bar
快速接头 尺寸范围：1/8“至2-1/2“ 最高工作压力：6000 psi 材质：碳钢、铜、不锈钢
