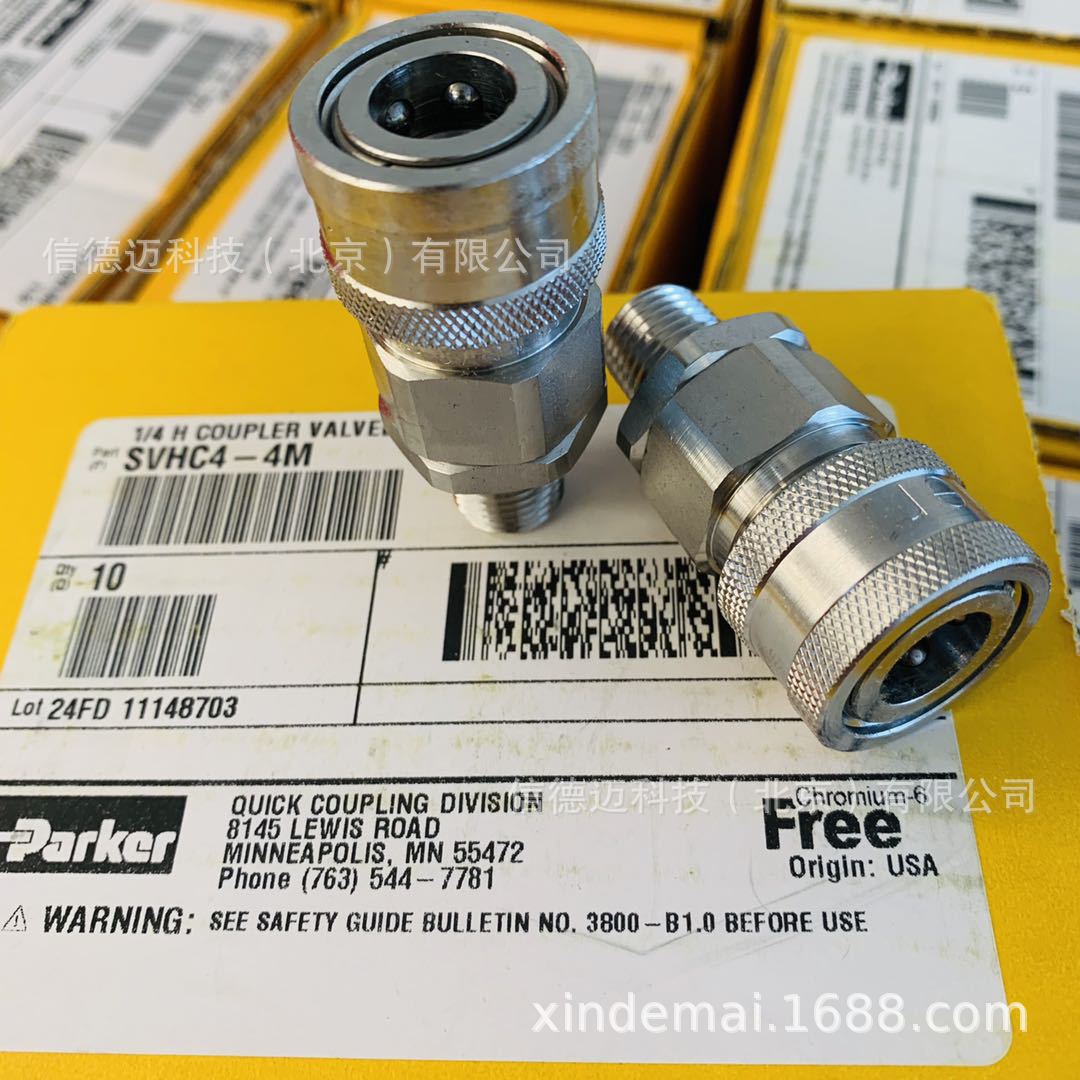

PARKER Snap-tite SVHC4-4M快速接头

Parker H系列通用型快速接头

Snap-Tite H 、IH、PH系列应用：

? 通用液压机械、注塑模具、机床、测试设备、农业机械、运输机械、移动液压设备等。

产品特性：
? 传统的球锁两件式结构，可以采用多种终端配件；
? 球锁式一按即连结构；
? 结构紧凑，重量轻；
? IH型是可以往复运动、脉动以及旋转运动的启动工具（单截止型）；
? PH型可以用于带压操作；
? 流线型设计、大流量、压力损耗低；
? 材质：碳钢、黄铜、铝、316不锈钢；
? 尺寸规格：1/8″— 4″；
H系列 1/4″ 到6″
IH系列 1/4″ 到3/4″
PH系列3/8″到1″
? 工作压力：11000psi（759bar）；
? 双截止或单截止、或者直通式元件

特征：
- 符合Snap tite标准要求
- 尺寸可达4"
- 可选碳钢及316不锈钢材料
- 可选带套筒锁型式

应用举例：
- 石油机械
- 工程机械
- 海工行业
- 工业液压设备

BENEFITS

H 系列 - 阴接头
1/4 VHC4-4F 448 SVHC4-4FV 345 1/4-18 NPTF** 7/8 7/8 42 26
1/4 VHC4-4RP 448 SVHC4-4RPV 345 G 1/4 7/8 7/8 44 26
3/8 VHC6-6F 310 SVHC6-6FV 276 3/8-18 NPTF** 1 1 49 31
3/8 VHC6-6RP 310 SVHC6-6RPV 276 G 3/8 1 1 49 31
1/2 VHC8-8F 276 SVHC8-8FV 259 1/2-14 NPTF** 1 3/16 1 3/16 53 36
1/2 VHC8-8RP 276 SVHC8-8RPV 259 G 1/2 1 3/16 1 3/16 55 36
3/4 VHC12-12F 241 SVHC12-12FV 138 3/4-14 NPTF** 1 1/2 1 1/2 62 42
3/4 VHC12-12RP 241 SVHC12-12RPV 138 G 3/4 1 1/2 1 1/2 63 42
1 VHC16-16F 138 SVHC16-16FV 138 1-11 1/2 NPTF** 1 7/8 1 7/8 68 51
1 VHC16-16RP 138 SVHC16-16RPV 138 G 1 1 7/8 1 7/8 68 51
1 1/4 VHC20-20F 121 SVHC20-20FV 103 1 1/4-11 1/2 NPT 2 2 90 56
1 1/4 VHC20-20RP 121 SVHC20-20RPV 103 G 1 1/4 2 2 90 56
1 1/2 VHC24-24F 103 SVHC24-24FV 103 1 1/2-11 1/2 NPT 2 3/4 2 1/2 83 70
1 1/2 VHC24-24RP 103 SVHC24-24RPV 103 G 1 1/2 2 3/4 2 1/2 83 70
2 VHC32-32F 103 SVHC32-32FV 34 2-11 1/2 NPT 3 3/4 3 1/2 100 89
2 VHC32-32RP 103 SVHC32-32RPV 34 G 2 3 3/4 3 1/2 100 89
2 1/2 VHC40-40F 69 SVHC40-40FV 28 2 1/2-8 NPT 4 1/2 4 115 115
3 VHC48-48F 52 SVHC48-48FV 28 3-8 NPT 4 3/4 4 3/4 121 138
4 VHC64-64F 34 SVHC64-64FV 21 4-8 NPT 6 3/4 6 145 172

H 系列 - 阳接头
1/4 VHN4-4F 448 SVHN4-4FV 345 1/4-18 NPTF** 7/8 7/8 41 26 26
1/4 VHN4-4RP 448 SVHN4-4RPV 345 G 1/4 7/8 7/8 43 28 26
3/8 VHN6-6F 310 SVHN6-6FV 276 3/8-18 NPTF** 1 1 47 29 30
3/8 VHN6-6RP 310 SVHN6-6RPV 276 G 3/8 1 1 47 29 30
1/2 VHN8-8F 276 SVHN8-8FV 259 1/2-14 NPTF** 1 3/16 1 3/16 51 32 35
1/2 VHN8-8RP 276 SVHN8-8RPV 259 G 1/2 1 3/16 1 3/16 52 34 35
3/4 VHN12-12F 241 SVHN12-12FV 138 3/4-14 NPTF** 1 1/2 1 1/2 59 36 44
3/4 VHN12-12RP 241 SVHN12-12RPV 138 G 3/4 1 1/2 1 1/2 60 38 44
1 VHN16-16F 138 SVHN16-16FV 138 1-11 1/2 NPTF** 1 7/8 1 7/8 65 42 55
1 VHN16-16RP 138 SVHN16-16RPV 138 G 1 1 7/8 1 7/8 65 42 55
1 1/4 VHN20-20F 121 SVHN20-20FV 103 1 1/4-11 1/2 NPT 2 2 87 64 59
1 1/4 VHN20-20RP 121 SVHN20-20RPV 103 G 1 1/4 2 2 87 64 59
1 1/2 VHN24-24F 103 SVHN24-24FV 103 1 1/2-11 1/2 NPT 2 3/4 2 1/2 79 52 81
1 1/2 VHN24-24RP 103 SVHN24-24RPV 103 G 1 1/2 2 3/4 2 1/2 79 52 81
2 VHN32-32F 103 SVHN32-32FV 34 2-11 1/2 NPT 3 3/4 3 1/2 95 61 110
2 VHN32-32RP 103 SVHN32-32RPV 34 G 2 3 3/4 3 1/2 95 61 110
2 1/2 VHN40-40F 69 SVHN40-40FV 28 2 1/2-8 NPT 4 1/2 4 110 74 132
3 VHN48-48F 52 SVHN48-48FV 28 3-8 NPT 4 3/4 4 3/4 119 79 140
4 VHN64-64F 34 SVHN64-64FV 21 4-8 NPT 6 3/4 6 143 94 198

H 系列 - 防尘盖
1/4 PDP-4 AMPH-4 PDC-4 ADCH-4
3/8 PDP-6 AMPH-6 PDC-6 ADCH-6
1/2 PDP-8 AMPH-8 PDC-8 ADCH-8
3/4 PDP-12 AMPH-12 PDC-12 ADCH-12
1 PDP-16 AMPH-16 PDC-16 ADCH-16
1 1/4 -- AMPH-20 -- ADCH-20
1 1/2 -- AMPH-24 -- ADCH-24
2 -- AMPH-32 -- ADCH-32
2-1/2 -- AMPH-40 -- ADCH-40
3 -- AMPH-48 -- ADCH-48

H 系列 - 替换部件
1/4 H4-56-9 VHC4-SPK VHN4-SPK --
3/8 H6-56-9 VHC6-SPK VHN6-SPK --
1/2 H8-56-9 VHC8-SPK VHN8-SPK --
3/4 H12-56-9 VHC12-SPK VHN12-SPK --
1 H16-56-9 VHC16-SPK VHN16-SPK --

hydraulic pressure.
